Конвектор внутрипольный Stout SCQ 110/240/2000

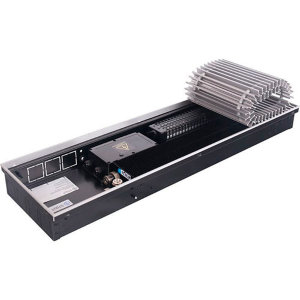

Представляем Вашему вниманию конвекторы отопления Компании Stout. Внутрипольный конвектор STOUT типа SCQ – встраиваемый в конструкцию пола отопительный прибор с вентиляторами, работающий по принципу вынужденной конвекции и предназначенный для примене-ния в системах водяного отопления жилых и общественных зданий. Он с успехом может устанавливаться у высокого витражного остекления без нарушения эстетики помещения, надежно защищая людей от ниспадающих от окон потоков холодного воздуха. Напольный конвектор Stout -конвектор типа SCQ состоит из корпуса, теплообменника, вентиляторов, декоративной решетки и монтажного комплекта. Корпус изготовлен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью. По верхнему краю корпуса запрессована рамка для установки декоративной решетки. В стенках корпусе предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления.Теплообменник для большинства типоразмеров конвектора представляет собой ряд круглых медных бесшовных труб, объединенных коллекторами, с оребрением из гофрированных в вертикальной плоскости алюминиевых пластин. К коллекторам припаяны латунные штуцеры с накидной гайкой для соединения теплообменника с запорнорегулирующей арматурой. Вентиляторы тангенциального типа расположены вдоль теплообменника в передней части корпуса конвектора на виброизоляторах и закрыты съемными декоративными кожухами. Количество вентиляторов зависит от длины конвектора. Электропитание (24 В постоянного тока) подается на двигатели вентиляторов от блока управления, который размещается внутри корпуса конвектора и в свою очередь подключается к электрической сети здания при напряжении 220 В. В блок управления встроен микропроцессорный регулятор, который изменяет скорость вращения вентилятора и приводит в действие электроприводы на терморегулирующих клапанах для поддержания требуемой температуры воздуха в помещении. Регулятор имеет специальные выходы для его подключения к современной системе управления «Умный дом».Декоративная решетка состоит из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Такая конструкция решетки позволяет сворачивать ее в рулон при обслуживании элемен-тов конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не менее 75%. Для предотвращения возникновения шума при перемещении и вибрации решетки по периметру рамки вклеена полоска из пористой резины.

Комплектация внутрипольных конвекторов Stout

• Конвектор в сборе (корпус, теплообменник, решетка) – 1 шт
• Монтажный комплект (ножки, регулировочные винты) – 1 компл.
• Упаковка – 1 шт.
• Руководство по монтажу и эксплуатации – 1 шт.
• Технический паспорт с гарантийным талоном – 1 шт.

Обозначения

• SCQ - отопительный прибор с вентилятором, работающий по принципу вынужденной конвекции.

Технические характеристики

SCQ	конвектор с вентилятором 24В
Опрессовочное давление	25 атм
Подключение	евроконус с накидной гайкой 3/4
Корпус конвектора	оцинкованной листовой стали 1 мм
Ширина	240 мм
Глубина	110 мм
Длина	2000 мм
Мощность	4106 Вт
