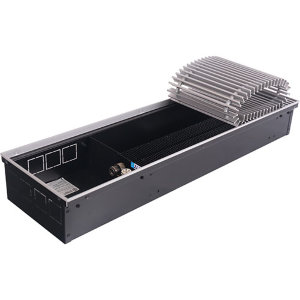

Конвектор внутрипольный Stout SCN 110/300/3000

Представляем Вашему вниманию конвекторы отопления Компании Stout. Внутрипольный конвектор STOUT типа SCN – отопительный прибор конвективного типа, встраиваемый в конструкцию пола и предназначенный для применения в системах водяного отопления жилых и общественных зданий. Прибор может устанавливаться у витражного остекления без нарушения эстетики помещения, защищая людей от ниспадающих от окон потоков холодного воздуха. Напольный конвектор Stout -конвектор типа SCN состоит из корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус изготовлен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью. По верхнему краю корпуса запрессована рамка для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления. Теплообменник представляет собой круглую медную бесшовную трубу (или несколько труб в зависимости от типоразмера конвектора, объединенных коллекторами) с оребрением из гофрированных в вертикальной плоскости алюминиевых пластин. К концам трубы (или к коллектору) припаяны латунные штуцеры с накидной гайкой G/4” для соединения теплообменника с запорно-регулирующей арматурой. На штуцере для подвода теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8′′.Декоративная решетка состоит из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Такая конструкция решетки позволяет сворачивать ее в рулон при обслуживании элементов конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не менее 75%. Для предотвращения возникновения шума при перемещении и вибрации решетки по периметру рамки вклеена полоска из пористой резины.Конвектор устанавливается в канал внутри пола, выравнивается вровень с поверхностью пола регулировочными винтами и закрепляется с помощью штатных ножек. Внутрипольный конвектор работает по принципу свободной конвекции. Воздух помещения опускается через часть решетки в продольный канал между стенкой корпуса и теплообменником и затем, нагреваясь, выходит вверх через другую ее половину.

Комплектация внутрипольных конвекторов Stout

• Конвектор в сборе (корпус, теплообменник, решетка) – 1 шт
• Монтажный комплект (ножки, регулировочные винты) – 1 компл.
• Упаковка – 1 шт.
• Руководство по монтажу и эксплуатации – 1 шт.
• Технический паспорт с гарантийным талоном – 1 шт.

Обозначения

• SCN - отопительный прибор конвективного типа

Технические характеристики

SCN	безвентиляторный конвектор
Опрессовочное давление	25 атм
Подключение	евроконус с накидной гайкой 3/4
Корпус конвектора	оцинкованной листовой стали 1 мм
Ширина	300 мм
Глубина	110 мм
Длина	3000 мм
Мощность	2401 Вт
